Cómo configurar el webserver de un S7-1200

Cómo configurar el webserver de un S7-1200
Por Iñigo Gútiez · Publicado el

El webserver de un S7-1200 es una característica que te puede venir bien para monitorizar esta serie de autómatas Siemens.

Debes por tanto conocer cómo activarlo y qué puedes encontrar es su página web.

Cómo configurar el webserver de un S7-1200

Lo cierto es que poner en funcionamiento el webserver de los autómatas Siemens te llevará un par de minutos y unos pocos clics de ratón.

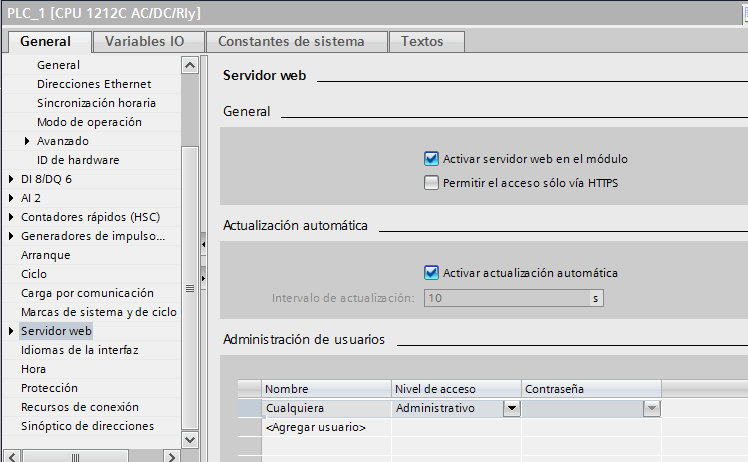

Para ponerlo en servicio, tan solo deberás realizar lo siguiente:

  • Abrir la configuración del PLC -> Propiedades
  • En Servidor Web, selecciona Activar servidor web en el módulo
  • En la administración de usuarios, crea (o no) un usuario y dale los permisos que desees.

Cómo configurar el webserver de un S7-1200 ¿y que podemos ver con el web server?

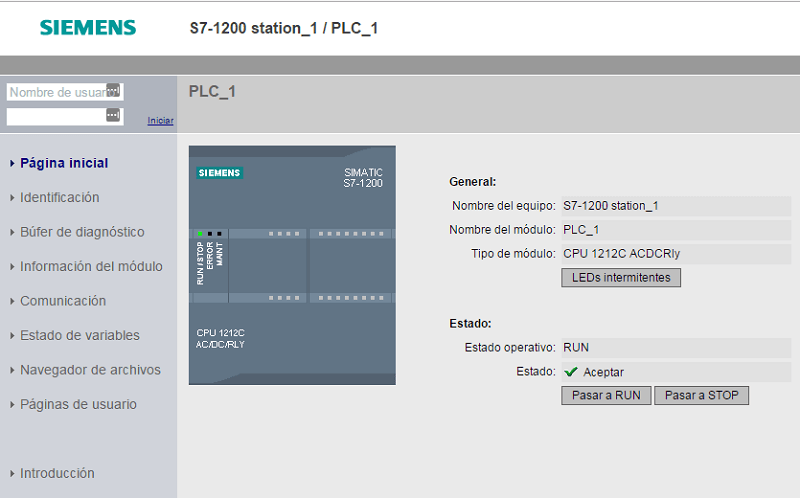

Página inicial

En la pantalla principal tendrás el manejo básico del PLC como es poner el autómata S7-1200 en RUN o en STOP además de ver el estado de los leds o poder forzar que estos se pongan en modo de intermitencia para poderlos identificar.

Cómo configurar el webserver de un S7-1200-1

Identificación

En la pantalla de identificación vas a encontrar la información básica del PLC de Siemens: su referencia y versión del autómata.

Búfer de diagnóstico

El buffer de diagnóstico es uno de los apartados más importantes para el diagnóstico como vemos en el curso de TIA Portal.

Nos va a permitir tener más información en caso de fallo qué es lo que le ha ocurrido al autómata y por qué.

Información del módulo

En la información del módulo, además de saber el estado actual del PLC, tendremos la oportunidad de actualizar el firmware en caso de necesidad.

Comunicación

Este apartado es el dedicado a todo lo relacionado con las comunicaciones, como pueden ser conocer su IP o su dirección MAC

Estado de variables

Muy interesante en caso de no disponer de la maleta de programación con la que conectarte al autómata S7-1200.

Podrás visualizar variables e incluso forzarlas en caso de necesidad.

Personalmente desaconsejo el forzado de variables desde aquí ya que no puedes ver el programa y puede que se te escape algo.

Pero puede sacarte de algún apuro.

No me refiero al visualizado, que puede ser muy útil en una avería por ejemplo.

Navegador de archivos

Puedes navegar entre los directorios y archivos del interior del autómata, descargar archivos o subir nuevos.

Páginas de usuario

Le he puesto un apartado especial porque, sí, se pueden crear tus propias páginas web con las que visualizar datos de tu proceso o usarlo a modo de HMI.

Lógicamente no es lo mismo que lo que se puede hacer con una pantalla dedicada, ni lleva el mismo trabajo.

Pero en ciertas condiciones para ciertas máquinas, puede que sea útil configurar tus propias páginas web para manejar tu máquina.

En futuras entradas, veremos algún ejemplo de cómo crear estas páginas de usuario

¿Te parece interesante?

Me gustaría saber si has utilizado el webserver y sobre todo, si te parece interesante el tema de crear tus propias páginas web dentro del autómata, o si bien, no te parece la forma adecuada para interactuar con él.

Siempre es bueno contrastar opiniones y ver diferentes puntos de vista, por lo que te animo a participar en los comentarios.

Recuerda que puedes apuntarte en Guorker.com donde por una cuota mensual, tendrás tarifa plana en todos los cursos disponibles en la plataforma.
