Simulador de señales para TIA Portal

Simulador de señales para TIA Portal
Por Iñigo Gútiez

Esta semana te traigo un pequeño regalito.

Se trata de un simulador de señales que puede comunicar con los PLC de Siemens.

Este simulador está creado a partir del curso de cómo crear HMI con Python.

Para ello, he usado un plugin ya existente (el deslizador) y luego he creado uno nuevo que despliegue un byte por bits de tal forma que uno de los botones actúe como pulsador y el otro como interruptor sobre cada bit.

Luego lógicamente hay que añadirle más botones, campos, etiquetas.. lo que se necesite.

Pero digamos que la parte más gruesa está realizada con los plugins y al final el resto es más llevadero.

Sea como fuere, te enseño en el siguiente vídeo cómo funciona el invento.

¿Qué necesita para funcionar?

Para poder trabajar con él, vas a necesitar una de estas opciones:

  • Un PLC con PN de las series 300/400/1200/1500
  • PLCSIM Advanced
  • PLCSIM + NetToPLCSIM

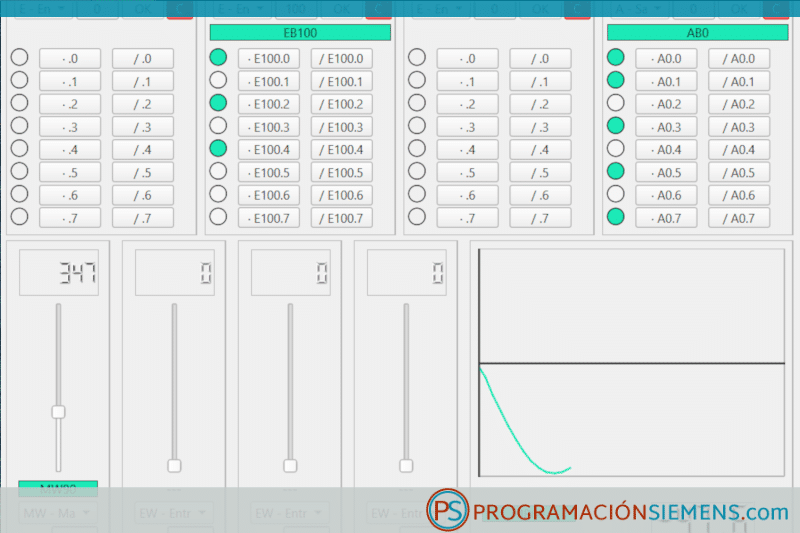

Simulador de señales para PLC en TIA Portal

La codificación de las direcciones.

Para introducir la dirección en el generador de curvas, debes seguir la siguiente nomenclatura.

Nomenclatura de etiquetas para el generador de curvas

Nomenclatura DB

DB*,INT? para variables enteras 16 bits

DB*,DINT? para variables enteras 32 bits

DB*,REAL? para variables reales 32 bits

Nomenclaturas Marcas

MW? para variables enteras de 16 bits

MD? para variables dobles enteras de 16 bits

MR? para variables reales de 32 bits

Nota:

* significa número de DB

? significa número de byte

Descarga del software:

A la hora de instalar saltará seguramente el aviso de la firma del ejecutable. Lo he firmado localmente en mi PC a nombre de Guorker. Puedes libremente pasarle un antivirus para confirmar que no hay virus alguno ni malware en él.

¿Qué te ha parecido?

Espero que te sea útil.

Recordad que si eres alumno del curso de HMI con Python y Qt-Designer, tendrás el código fuente de los plugin usados y el código fuente del proyecto.

Si se te ocurren nuevas mejoras (que seguro que sí) tal vez haya más versiones y se puedan incluir en ella.

#PLC#Siemens
Iñigo Gútiez

Iñigo Gútiez

Enseño a programar PLC de Siemens a través de mis cursos online. Más de 1.900 alumnos en 45 países.

Ver todos mis cursos →

Comentarios (30)

Nicolás R
Hola Iñigo, un placer saludarte. Excelente todo tu trabajo, un placer ver tus posteos y videos. Una consulta acerca del Simulador... Funciona con el PLCSim? Muchas gracias! Saludos
Iñigo Gútiez
Con PLCSIM Advanced no lo he probado, pero seguro que funciona sin problemas, y con PLCSIM necesitas NetToPLCSIM
Rafa
Hola Iñigo, Como configuras la red IP de tu ordenador para que tu simulador se conecte con el Tia Portal. Porque yo pongo la dirección IP a tu simulador que me aparece cuando simulo en el Tia Portal pero tu simulador no me la reconoce. Gracias
Iñigo Gútiez
Como se indica más arriba en el artículo necesitas configurar nettoplcsim también para que funcione con el plcsim
Milton
Hola amigo Iñigo. Eres un gran aporte con tus conocimientos, aunque reconozco que tu nivel està a años luz del mio pero me inspiras a seguir aprendiendo. Muchas gracias por tus aportes.
Iñigo Gútiez
Gracias hombre, pero no es para tanto. Eso si, hay que darle caña un poco todos los días.
Fran
Muy interesante, como siempre ese punto de inteligencia que no falte. Como ejemplo a preparar el HMI de una máquina de impresión adhesiva en la que se pueda programar una cama oscilante o con movimiento en orbital 360º y eje Z estático. Seguimos al datos Iñigo saludos y espero comprar el libro de programación.
Velow
Y con PCLSIM professional funciona, o necesita NetToPLCSIM?
Iñigo Gútiez
Si con el profesional te refieres al advanced entonces si
Aitor
No consigo que comunique el PLC Sim con el net to plc sim Como se configura..??
Iñigo Gútiez
No tiene misterio. Arrancas nettoplcsim , luego el plcsim , lo configuras y a trabajar https://programacionsiemens.com/como-probar-visnap7-si-no-tienes-un-plc-fisico-con-nettoplcsim/
ismael simancas
lo he probado y resulta muy bien , util sobre para probar la comunicacion S7/TCP, llo he probado con plc de Yaskawa vipa micro M13C, con Profinet. veo la version Liberada General tiene tiempo de Ejecucion establecido , por lo demas esta muy mono. gracias..
Iñigo Gútiez
El tiempo lo puedes cambiar. Está en 250ms pero puedes manejarlo. Eso si, si lo pones a 1ms pues lógicamente no podrá ir. Pero el valor en sí es modificable
Jonh Fredy
Hola Iñigo, Excelente la herramienta del simulador. Sin embargo, le pregunto funciona con win11?, ya que he tratado de simular con un PLC físico y no trabaja. Ingreso las direcciones y las marcas en las variables del PLC abro la herramienta del simulador, le doy la IP del PLC y se conecta sin problemas. Pero cuando activo la entrada en el simulador le vuelvo a dar conectar y el simulador no se conecta y no muestra ningún error. De antemano muchas gracias por todos estos aportes. Muy valiosa la informacion Saludos
Carlos Villada
Buenos dias, lo acabo de decargar, buen aporte. Es bueno saber que no tiene malware. Felicitaciones por difundir conocimiento. Un abrazo desde Colombia.
PEDRO CESAR RIVAS
Hola Iñigo un plaser poder ver tus trabajos exelente te hago una consulta por que no puedo descargar el simulador . Gracias
Iñigo Gútiez
No sé que decirte. A mi me funciona sin problemas.
Pere
Grácias Iñigo por este detalle y a David también Saludos he pasado el enlace a un excompañero de clase de Grado superior también lo puede ver interesante esto. Saludos
felipe mireles
Hola Iñigo primero que nada para felicitarte por tu gran trabajo y agradecerte el apoyo que nos brindas a los colegas del gremio y por ultimo para preguntarte en donde puedo adquirir tu libro. muchas gracias de antemano saludos y bendiciones.
Iñigo Gútiez
Hola, el libro no está ya a la venta. Un saludo.
Ronald Pimentel D.
Apreciado Íñigo estoy infinitamente agradecido por tus regalos son de gran ayuda. Comentarte que cuento con PLC SIM en la Tía Portal V16. Y lo probé no se comunica. Por favor podrías enviarme algún enlace de descarga del nettoplcsim??? Muchas gracias. Éxitos estimado. Saludos desde Bolivia.
Iñigo Gútiez
Tan solo pon en google NetToPLCSim y te aparecerá.
Ilyass
Hola Tengo una celda de carga de 5 kg y quiero hacer un escalamiento quería saber los rango de 0 hasta x da 0 a 5 kg como saber el valor de x Se agradece cualquier imformacion
Iñigo Gútiez
Echa un vistazo a https://programacionsiemens.com/escalado-de-una-senal-analogica-en-tia-portal/
Julio E. Antolin Dulac
Estimado Amigo Iñigo Gutierrez, disfruto mucho su portal, capacitaciones excelentes que pone a disposición de la comunidad SIEMENS, tiene cursos muy importantes que oportunamente podremos contratarlos, después de haberme ayudado tanto siento el deber de expresarle mi agradecimiento. Saludos desde Argentina , Provincia de Tucuman.
Douglas
Muchas gracias por su amable ayuda
Toni
Una consulta tienes ejemplos de HMI WINCC unified,es la pantalla que he comprado para empezar a trastear.saludos..
Iñigo Gútiez
De momento, no.
JAVIER
Qué es DB, FC, FB? Por eso es que aun no me convenzo del curso, empiezas desde ya con cosas que los que algo entendemos de programacion como entradas, salidas, no alanzamos a comprender. Esa pequeña rutina de tener algo siempre en cero y siempre en 1 tampoco se de donde la sacas.
Iñigo Gútiez
Para eso hay literalmente decenas de entradas en el blog.
