Siemens 1217C: David contra Goliat

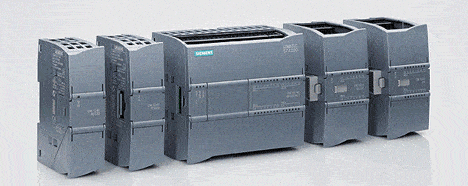

 Siemens 1217CEl pasado mes de marzo, ha empezado la comercialización de la CPU más musculada de la serie 1200: La Siemens 1217C.

Por tanto siguen saliendo nuevas CPU de la nueva serie 1200 de PLC Siemens. Esta vez, al igual que existe el 315 o el 317, tenemos entre nosotros la misma numeración con el 1217C.

Siemens 1217C: El David de la serie 1200.

Puede paracer que la serie 1200 es el hermano pequeño de la serie 300, y que poco o nada tienen que ver y hacer contra cualquiera de sus hermanos mayores de la serie 300.

Evidentemente si miramos las prestaciones de las CPU más modestas (1211C y 1212C), pues sí. Poco o nada tienen que ver.

Pero si tomamos estas nueva CPU 1217C y la comparamos con los que hasta ahora sacan pecho de la serie 300, veremos que por un precio bastante inferior  comparándolas con las CPU compactas en algunos apartados le llega a pasar la mano por la cara.

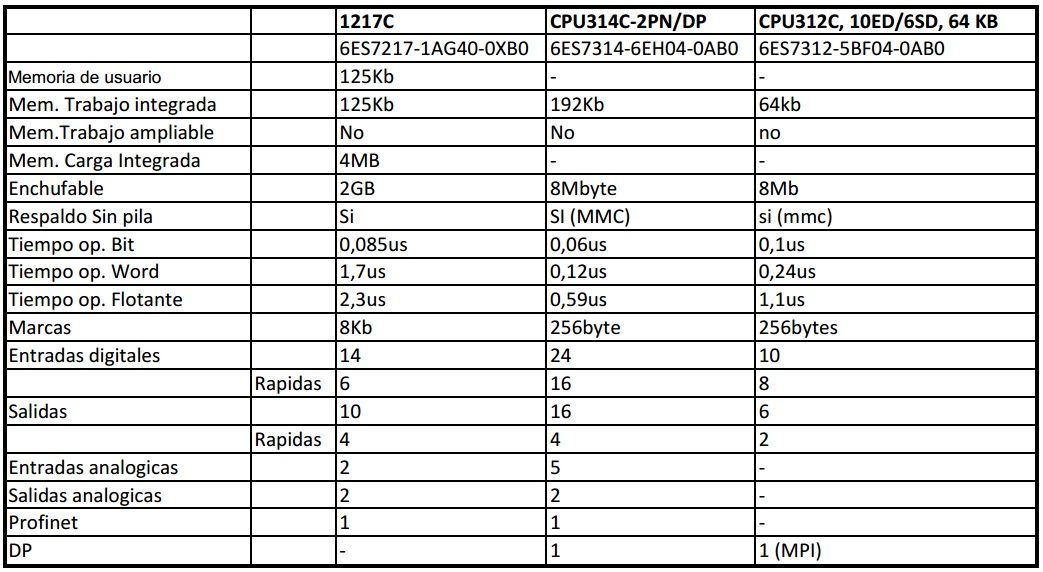

Veamos en la siguiente tabla algunos datos comparativos:

Siemens 1217C

Como puedes ver,  las características son dispares, pero digamos que las prestaciones que la CPU Siemens 1217C no desentona en absoluto con la gama media/baja de la serie 300.

Donde más sufre nuestro invitado de hoy la Siemens 1217C es sin duda en el tiempo de cálculo con valores word o en coma flotante donde los tiempos si son notablemente superiores a la de la gama superior.

Pero ojo, en operaciones con bits puede competir de tu a tu, e incluso dando que algún susto.

La pregunta ahora entonces es…

¿Cuándo debo elegir una CPU Siemens 1217C?

Para empezar, cuando la instalación sea de un tamaño pequeño. No me imagino una CPU como la Siemens 1217C en una aplicación de grandes dimensiones.

Pero sí en una con digamos 32 -48 entradas digitales y 16 -24 salidas con una pantalla táctil de tamaño medio.

También puede ser para una aplicación de más entradas y salidas digitales cuando se trate de aplicaciones que no necesiten grandes cálculos matemáticos ya que en operaciones con bit, la velocidad de proceso es equivalente a una CPU 314, lo cual no está nada mal.

Incluso puede mejorar los registros de ciertas 315.  Para ejemplo, esta :

Tiempos de ejecución de la CPU 6ES7315-2AG10-0AB0 CPU315-2DP, 128KB
para operaciones a bits, típ. 0,1 µs
para operaciones a palabras, típ. 0,2 µs
para artitmética de coma fija, típ. 2 µs
para artitmética de coma flotante, típ. 3 µs

 ¿Sorprendente eh?

Vale. He hecho un poco de trampa.

Es una CPU ya descatalogada en el 2010.

Pero si miras en esta página verás que es una CPU que puedes haber visto funcionando en muchas instalaciones no muy viejas con unos requerimientos notables.

Como ves, hasta hace pocos años era casi el estándar de la serie 300.

Quiero decir con ello, que si comparamos nuestra CPU Siemens 1217C con las actuales 315 sale perdiendo, pero no con las que hasta hace bien poco, eran las habituales (y muchas de ellas siguen siéndolo).

¿Es necesario la Siemens 1217C para competir?

¿Sinceramente? Pues seguramente no.

Porque incluso con un 1215 puede ser más que suficiente. Básicamente son iguales con un poco menos de memoria. Pero en cuanto a velocidad son todas iguales desde la 1211C a la Siemens 1217C.

Lo que aquí debes valorar es la memoria y no racanear con ella. Si quieres equipararte con las 315 recien descatalogadas, no bajaría de la 1215C que tiene 100KB de memoria interna.

Como el invitado del día es el Siemens 1217C, sigamos con él ¿no?

 Ya ya, pero y ¿diferencias de precio?

Vale. Vamos a poner las siguientes características para nuestra aplicación:

  • 48 entradas
  • 24 salidas
  • Profibus y profinet

¿Hacemos  la cesta de la compra?

Para ayudarnos con la lista de elementos necesarios, nos vamos a servir del TIA Selection Tool que podéis descargar desde aquí. Los pasos que vamos a seguir va a ser los siguientes:

  • Crear la lista de elementos necesarios
  • Ver presupuestos online de los conjuntos
  • Sacar algunas conclusiones.

Vamos a iniciar viendo un poco cómo se usa el TIA Selection Tool de Siemens:

Bueno, como véis no es muy complicado que se diga de manejar. Lo siguiente es pedir precio de ambas soluciones. La del  Siemens 1217C y la del Siemens 314.

Para ello, vamos a pedir presupuesto en Masvoltaje. Aprovecho para comentarte que la relación entre estos chicos y yo ha aumentado y a partir de ahora voy a echarles una mano con el soporte de la sección de automatización. Así que si tienes dudas sobre un PLC, variador o lo que sea que quieras adquirir de este departamento, lo mismo tienes el placer de contactar conmigo.

Ya puestos, he realizado un video donde se muestra cómo solicitar el presupuesto en la tienda y ver lo sumamente fácil que es.

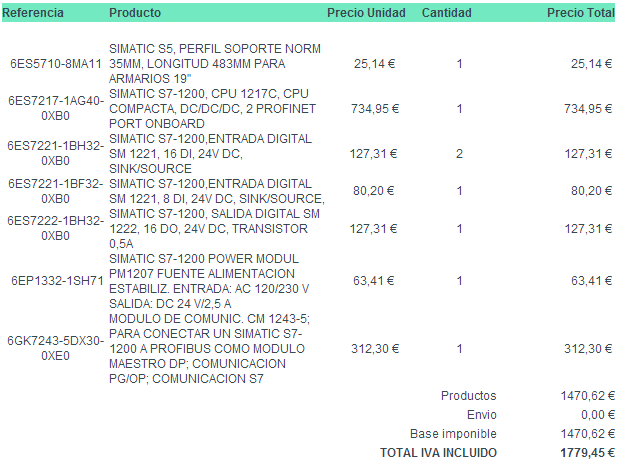

Una vez que nos han devuelto ambos montantes, tenemos los siguientes valores:

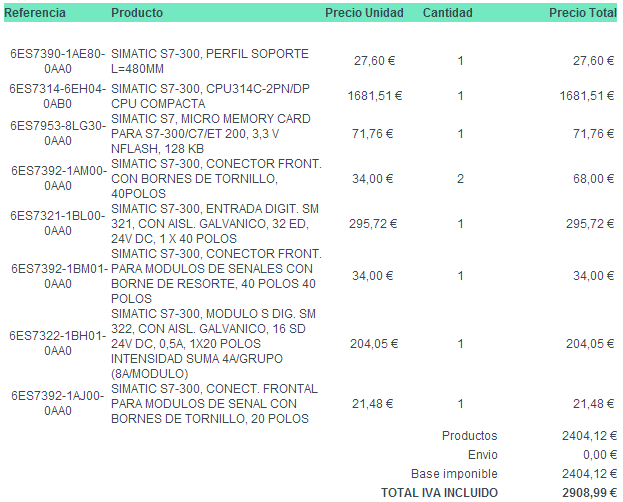

Siemens 1217C Siemens 1217C Por otro lado, Siemens 3142PN/DP Siemens 1217C

Consclusiones

Como hemos podido observar, el pequeño David, la CPU Siemens 1217C puede competir en muchos casos en prestaciones a ciertos Goliat de la serie 300. Además, tenemos que añadir que:

  • Trae de serie entradas rápidas para conectar hasta 6 encoders.
  • Salidas rápidas
  • 2 entradas analógicas
  • Profinet de serie
  • Firmware actualizable
  • Programado ya en TIA portal

Si quieres saber más sobre esta CPU Siemens 1217C, pincha aquí.

Finalmente, para redondear el conjunto, para una aplicación de similares características, es en el caso de la CPU (exclusivamente)  menos de la mitad de precio. Si sólo vas a usar PN desde luego la diferencia es abrumadora.

¿Cómo ves este nuevo Siemens 1217C?

Como siempre me gustaría saber tu opinión de qué te parece en este caso la nueva CPU de PLC Siemens. Por otro lado recordarte que en el panel derecho hay una encuesta para que los lectores del Programación Siemens opinéis sobre qué es lo que os gustaría leer en el blog. Periódicamente iré publicando nuevas encuestas para que con un simple click des tu opinicón.

Finalmente invitarte nuevamente a que accedas a la sección de S7-1200 en Masvoltaje.com y que si no encuentras lo que buscas, pregunta, que seguro que te pueden ayudar.

¡Ah! Y si quieres ayudar a que el blog se encuentre entre los favoritos de Google, ayúdame dando clic a los me gusta de Facebook, Google + etc que tienes a tu izquierda.
