Llega el invierno, y habida cuenta el precio que tiene la energía se me ha ocurrido que tal vez es un buen reto el crear un programador que nos permita, por ejemplo, encender y apagar luces, encender o apagar calefacción etc. en función del día de la semana y de la hora en la que nos encontremos.
Se trata de practicar, y aunque el ejemplo no sea del todo completo, la idea es aporrear un poco las teclas con cierto sentido.
Por tanto, la propuesta sería la siguiente: crear un programador de tareas en TIA Portal por horas similar al que ya hice hace unos cuantos años en el que controlemos el encendido y apagado de una caldera, junto con el encendido/apagado de luces.
El programador de tareas en TIA Portal
Como condiciones, tenemos las siguientes:
- La programación de ambas redes tienen que ser independientes
- Tienen que ser independientes a su vez, por días, y por horas siendo el encendido mínimo de 1h.
- La salida se dará mediante una señal booleana que indique con un true cuando se quiere tener encendido el circuito.
Además, debido a que es un ejemplo pequeño, el programa deberá ser realizado en un S7-1200 usando los lenguajes ladder y SCL.
El HMI se puede hacer como se quiera, bien usando un HMI de Siemens o cualquier otra alternativa, siempre y cuando toda la lógica resida en el PLC y el HMI no haga ningún tipo de cálculo o proceso, solo enseñe el estado de la programación.

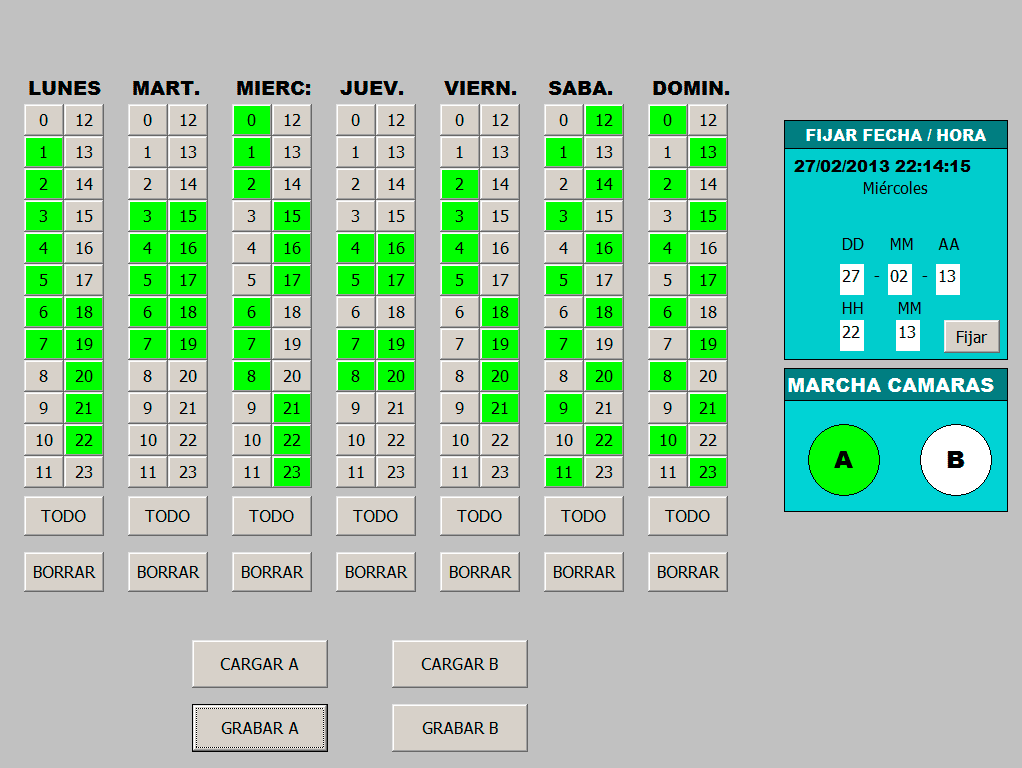

Algo como digo, similar a lo que ya se planteó en el blog allá por 2013:
La idea por tanto es hacer un restyling del mismo, usando un S7-1200.
Hay que practicar y llegar a soluciones similares usando herramientas diferentes. En el caso de 2013 usé AWL. Esta vez no es posible por la limitación que ofrece los S7-1200 en ese aspecto.
Pero tienes la ventana abierta de usar SCL.
¿Te animas?
Estos días de frio y lluvia pueden ser un buen momento para dedicarle a la programación.
Te animo a que lo intentes, y en la siguiente entrada, vemos la solución.
Recuerda que tienes más de 20 de proyectos resueltos como este en el curso completo de TIA Portal además de los pequeños ejercicios que se realizan durante el curso.
