Cómo crear un Faceplate en TIA Portal

Cómo crear un Faceplate en TIA Portal

por Iñigo Gútiez · 18 Comments

Cuando tengas que crear pantallas HMI de Siemens con muchos objetos iguales, tal vez te interese crear un faceplate en TIA Portal, o en castellano, plantilla de imagen.

La semana pasada  creábamos unas pantallas emergentes tanto para HMI Basic de Siemens como las HMI Comfort.

Con esta entrada vamos a finalizar poniendo la guinda creando nuestras plantillas de imagen o faceplates.

Contenido

  • 1 ¿Qué es un Faceplate en TIA Portal?
  • 2 Ejemplo de una plantilla de imagen en TIA Portal
    • 2.1 Objetos del faceplate
    • 2.2 Variables del faceplate
    • 2.3 Propiedades del faceplate
  • 3 Cómo crear un faceplate en TIA Portal: el vídeo
  • 4 ¿Qué te ha parecido?

¿Qué es un Faceplate en TIA Portal?

Bueno, lo primero que hay que decir, que existen también en versiones anteriores a TIA Portal.

En WinCC Flexible 2008 por poner un ejemplo, también existen.

Por otro lado, estas plantilla de imagen solo está disponible en los HMI Comfort de Siemens.

Es así. Las pantallas Basic no tienen esta funcionalidad.

Básicamente, un faceplate es una plantilla de objetos. De ahí que se denomine en castellano como plantilla de imagen.

Un faceplate facilita la insercción de nuevos objetos que se comportan de forma idéntica uno de otros, y por tanto son susceptibles de realizar con ellos una plantilla.

Así, una vez creada, tan solo tendrás que añadir una nueva instancia de esta plantilla y configurar el intercambio de datos.

Ejemplo de una plantilla de imagen en TIA Portal

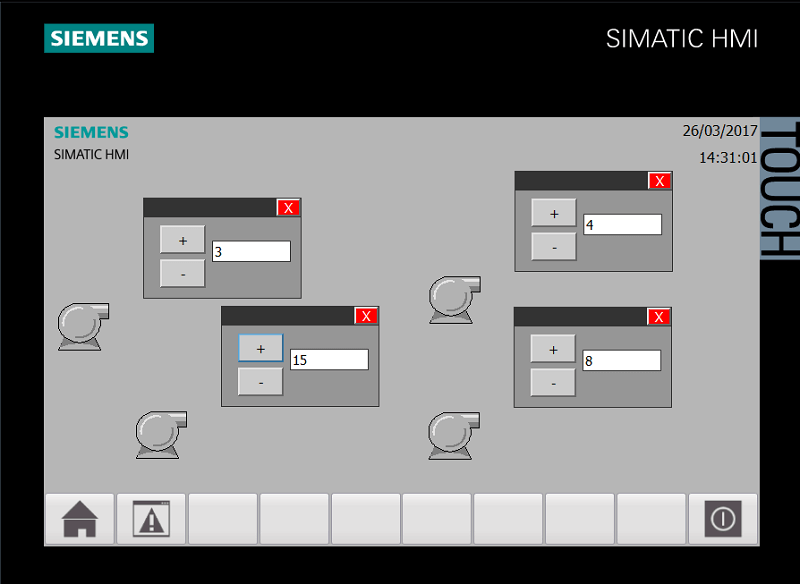

Para ilustrar lo que son estas plantillas de imagen, tienes la imagen inferior:

como crear un faceplate en tia portal

Lo que puedes ver es que tenemos una serie de objetos que son exactamente iguales entre sí gráficamente. Lo único que difieren unos de otros son los datos que están mostrando.

Pues esto pide a gritos realizar faceplate o plantilla de imagen… ¿no los oyes? ¡¡faceplate!! ¡¡plantillas de imagen!!

Bien, bromas absurdas a parte, veamos de qué se compone un faceplate o plantilla de imagen en TIA Portal:

comocrear un face plate en tia portal

Como ves, la plantilla de imagen está compuesta de:

  • Objetos
  • Variables
  • Propiedades

Objetos del faceplate

Los objetos del faceplate son los objetos normales (botones, campos de entradas y salidas, gráficos…) que van a ser parte de la plantilla de imagen.

Tendrán sus propiedades y eventos como lo tienen dentro de una imagen normal, solamente que ahora van a pertenecer a un objeto mayor que es el faceplate.

Variables del faceplate

Las plantillas de imagen van a disponer de variables propias.

Podríamos decir que son las variables locales del faceplate.

No son variables que sean accesibles desde fuera de la plantilla, y por tanto, dos instancias de un faceplate van a tener la misma variable, pero cada una podrá valer diferente en cada instancia.

Nos van a ser útiles para comunicar datos entre objetos del faceplate sin que sea necesario sacar estos datos fuera del mismo.

Propiedades del faceplate

Las propiedades serán el nexo de unión entre el interior del faceplate y las variables exteriores que provengan del HMI o del PLC.

Podrán ser metidas en categorías para su mejor organización.

Estas propiedades, a su vez, podrán ser variables normales individuales (una booleana, un entero etc) o bien ser un UDT que posteriormente puedas enlazar con su homónimo en el PLC.

Cómo crear un faceplate en TIA Portal: el vídeo

Como supongo que si no tienes experiencia con los faceplates hasta ahora no te habrá quedado muy claro (es normal), he creado el siguiente vídeo donde mostrarte cómo crear un faceplate en TIA Portal.

Los estudiantes del curso de TIA Portal además tenéis el proyecto descargable para que podáis jugar con él y podáis chequear cómo esta hecho en caso de dudas a la hora de realizar la plantilla de imagen.



¿Qué te ha parecido?

Espero que si has tenido que realizar imágenes con muchos objetos iguales, no los hayas hecho copiando y pegando y hayas usado esta gran alternativa como son los Faceplates.

Si los acabas de descubrir y lo has hecho hasta ahora copiando y pegando, bueno, podría haber sido peor.

Al menos desde ya conoces estas plantillas de imagen que podrás usar en tus próximos proyectos.

Recuerda que si esto te parece muy complicado y estás verde como una lechuga, puedes enrolarte en el curso de TIA Portal y adquirir el curso completo o si lo deseas, solamente el bloque dedicado a los HMI de Siemens.

Recuerda que puedes apuntarte en Guorker.com donde por una cuota mensual, tendrás tarifa plana en todos los cursos disponibles en la plataforma.
